Nach dem Volladdierer sind jetzt die nächsten Elemente der ALU (Arithmetisch-logische Einheit) fertig geworden. Das logische AND, XOR und NOT.

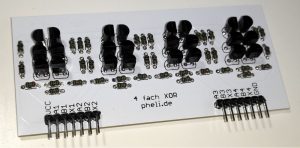

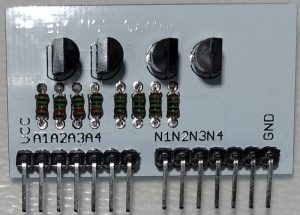

Hier die drei Schaltungen:
Alle drei Schaltungen beruhen auf einfachen Schaltungen mit dem Transtistor BC547B, 1k und 10k Widerständen. Auch diese Baugruppen sind, genau wie der Volladdierer, steckbar. So modular wie möglich.
Als nächstes kommt noch ein Comparator um Vergleiche, größer-kleiner-gleich, zu realisieren und zum Schluss ein Multiplexer, damit die ALU auch nur das Ergebnis liefert, welches angefragt wird.
Alle Baugruppen kommen dann auf ein Bord, das alle geplanten Funktionen der ALU bereitstellt.
